Kabel Ethernet kategorii 6, oznaczany jako Cat 6, to skrętka przeznaczona do przewodowych sieci Ethernet. Pracuje z częstotliwością do 250 MHz i jest najczęściej stosowana w sieciach gigabitowych, w których prędkość transmisji sięga 1 Gb/s. Dzięki bardziej rygorystycznym wymaganiom dotyczącym przesłuchów zapewnia lepszą odporność na zakłócenia niż Cat 5e.
Jak jest zbudowany kabel Cat 6?

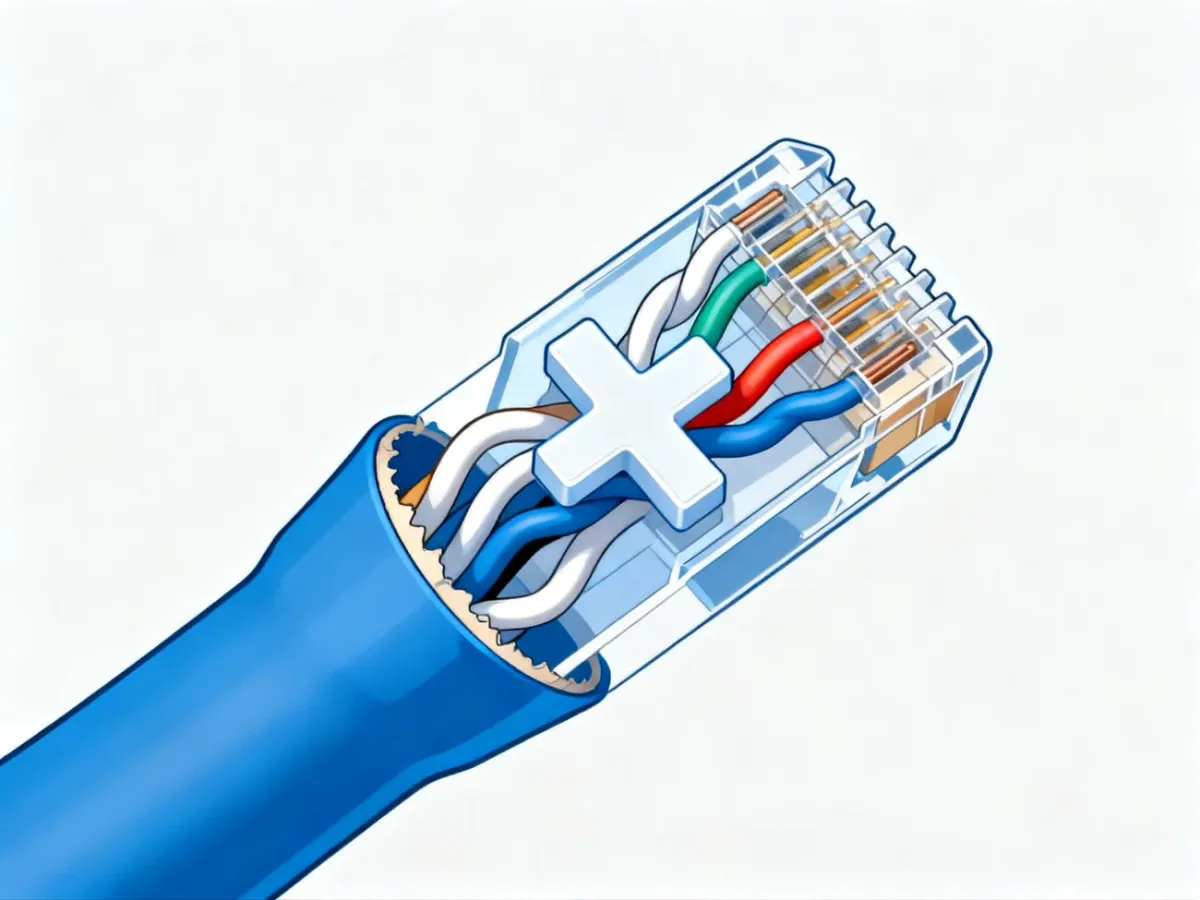

Skrętka Cat 6 zawiera cztery pary wzajemnie skręconych przewodów. Skręcenie ogranicza wpływ zakłóceń, które mogą powstawać podczas przesyłania sygnału. W wielu kablach kategorii 6 znajduje się także separator krzyżowy. Plastikowy element rozdziela pary przewodów i zmniejsza przesłuch, czyli wzajemne oddziaływanie sygnałów w sąsiednich parach.
Właśnie lepsza kontrola przesłuchów odróżnia Cat 6 od starszej kategorii 5e. Nie oznacza to jednak, że każdy kabel Cat 6 będzie miał identyczną budowę. Występują wersje nieekranowane, takie jak U/UTP, oraz ekranowane, przeznaczone między innymi do miejsc, w których występują silne zakłócenia elektromagnetyczne.
Standard Cat 6 określa pracę do 250 MHz. Ta wartość opisuje zakres częstotliwości sygnału, a nie bezpośrednio prędkość internetu. Rzeczywista szybkość zależy także od długości instalacji, jakości wszystkich elementów oraz urządzeń sieciowych.
Jakie prędkości obsługuje Cat 6?
Na dystansie do 100 metrów kabel Cat 6 może obsługiwać standardy 10/100/1000BASE-T, czyli między innymi połączenie gigabitowe. W standardowych instalacjach domowych i biurowych oznacza to prędkość do 1 Gb/s na odcinku 100 m, o ile taki parametr obsługują karta sieciowa, przełącznik i router.
Cat 6 może również pracować z 10GBASE-T, czyli transmisją 10 Gb/s, ale na krótszym odcinku. Dla typowej, nieekranowanej instalacji Cat 6 przyjmuje się maksymalnie 55 m. Jeśli sieć ma przesyłać 10 Gb/s na pełnym dystansie 100 m, właściwszym wyborem jest Cat 6A, którego parametry obejmują częstotliwość do 500 MHz i lepszą odporność na przesłuch obcy.
Cat 6 na tle innych kategorii
Poniższe zestawienie pokazuje najważniejsze różnice między popularnymi kategoriami okablowania:
| Kategoria | Częstotliwość | Maksymalna prędkość | Zastosowanie |
|---|---|---|---|
| Cat 5e | 100 MHz | 1 Gb/s | Podstawowe sieci domowe i biurowe |
| Cat 6 | 250 MHz | 1 Gb/s do 100 m, 10 Gb/s do 55 m | Nowe instalacje gigabitowe, domy i biura |
| Cat 6A | 500 MHz | 10 Gb/s do 100 m | Rozbudowane instalacje i wymagające sieci |
| Cat 7 | 600 MHz | 10 Gb/s | Specjalistyczne, zwykle ekranowane systemy okablowania |
Cat 6 jest wstecznie kompatybilny z Cat 5 i Cat 5e. Cała instalacja nie osiągnie jednak parametrów kategorii 6, jeśli zastosujesz słabsze gniazda, patchcordy lub złącza. Do zakończenia przewodu stosuje się najczęściej złącza modularne 8P8C, potocznie nazywane RJ45.
Gdzie stosować kabel Cat 6?

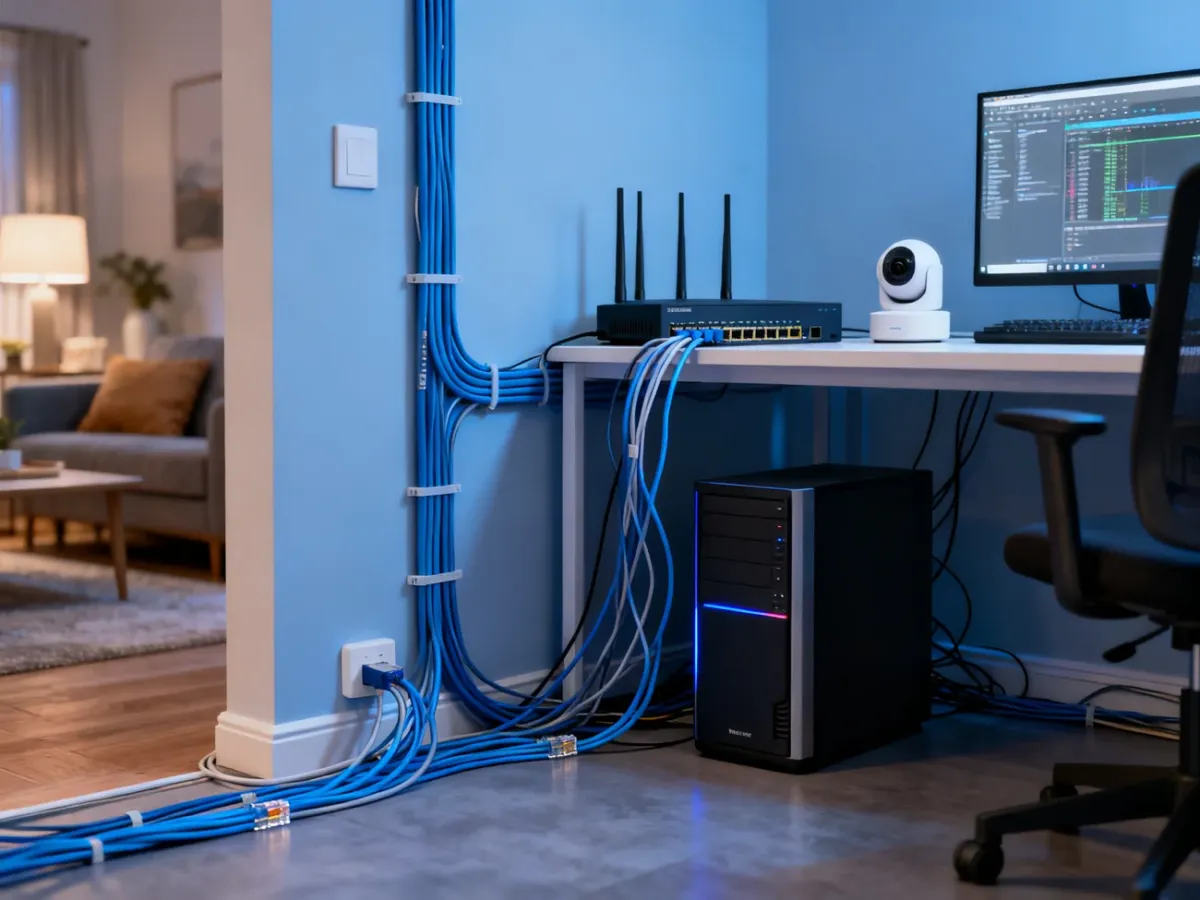

W domu Cat 6 sprawdzi się przy podłączaniu komputerów, telewizorów, konsol, punktów dostępowych, kamer IP, serwerów NAS i innych urządzeń wymagających stabilnego połączenia. Jest rozsądnym wyborem także wtedy, gdy obecnie korzystasz z sieci gigabitowej, ale planujesz w przyszłości szybszy sprzęt.
W biurach Cat 6 stosuje się do budowy okablowania strukturalnego między panelem krosowym, gniazdami i urządzeniami sieciowymi. Przy projektowaniu trasy trzeba uwzględnić limit 100 metrów dla połączeń gigabitowych. W tym dystansie mieści się zwykle 90 metrów stałego okablowania oraz łącznie do 10 metrów przewodów krosowych.
Nazwa Cat 6e nie oznacza oficjalnej kategorii. Nie została zdefiniowana jako uznany standard przez organizacje normalizacyjne. Producenci używali tego oznaczenia marketingowo, sugerując ulepszoną wersję Cat 6. Jeśli potrzebujesz wyższych parametrów, sprawdź konkretną specyfikację albo wybierz formalnie określoną kategorię Cat 6A.
Jak poprawnie zainstalować Cat 6?
Parametry kabla zależą nie tylko od jego oznaczenia, lecz także od sposobu prowadzenia i zakończenia. Podczas montażu stosuj najważniejsze zasady:
- Nie zginaj kabla z promieniem mniejszym niż czterokrotność jego zewnętrznej średnicy.
- Nie odkręcaj par bardziej, niż wymaga tego zakończenie przewodu w gnieździe lub złączu.
- Prowadź kabel z dala od przewodów zasilających i urządzeń wytwarzających silne zakłócenia elektromagnetyczne.
- Stosuj elementy zgodne z kategorią 6, w tym gniazda, patchcordy i złącza.
- Na obu końcach zachowaj ten sam układ zakończenia, T568A albo T568B.
Cat 6 jest nieco sztywniejszy od Cat 5e, między innymi ze względu na separator krzyżowy. Dlatego podczas prowadzenia przewodu nie należy go mocno naciągać ani wciskać w zbyt ciasne kanały. W instalacjach narażonych na duże zakłócenia można rozważyć wersję ekranowaną, ale ekran musi zostać prawidłowo zakończony i uziemiony.
Do typowej sieci domowej i biurowej Cat 6 zapewnia dobry zapas parametrów dla 1 Gb/s. Gdy potrzebujesz 10 Gb/s na pełnych 100 metrach, wybierz Cat 6A zamiast zwykłego Cat 6.
