Kabel sieciowy – rodzaje kabli internetowych

Internet stanowi system połączeń między komputerami, który służy do przesyłania danych w postaci cyfrowej. Można się do niego podłączyć bezprzewodowo, jednakże jakość połączenia może okazać się niezadowalająca. W celu jej poprawy przydatny stanie się kabel sieciowy. Czym one są oraz jakie są ich rodzaje? Odpowiedź znajdziesz w artykule. Zapraszamy do lektury!

Zobacz także: Antena internetowa – jaką wybrać?

Kabel sieciowy – czym jest?

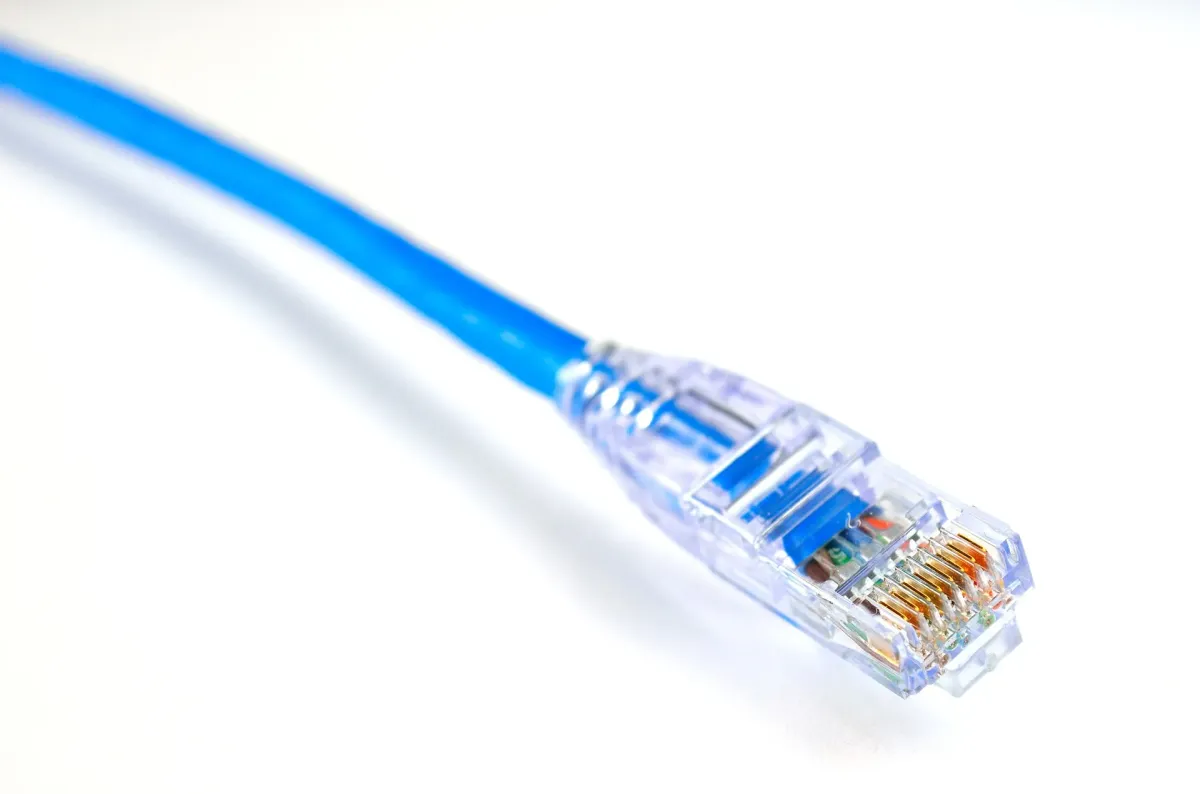

Kabel sieciowy RJ45 (często nazywany również skrętkiem) to rodzaj łącza sygnałowego służącego do przekazywania danych między urządzeniami. Umożliwia on podłączenie komputera, telewizora, konsoli itp do sieci lokalnej. Jest zbudowany z przynajmniej jednej pary skręconych ze sobą miedzianych przewodów, dzięki czemu eliminowane są zakłócenia. Kabel sieciowy RJ45 często mylony jest z kablem telefonicznym – RJ11. Zasadniczą różnicą między nimi jest duża większa przepustowość RJ45 oraz odmienna końcówka. Ponadto kabel telefoniczny nie obsługuje tak szybkiej transmisji danych co sieciowy.

Rodzaje kabli sieciowych

Rodzajów kabli sieciowych jest co niemiara. Każdy rodzaj posiada różne parametry techniczne i odmienne zastosowania. Przewody te występują w trzech podstawowych formach.

• kabel sieciowy nieekranowany (UTP)

Inaczej skrętka nieekranowana ; Jest to rodzaj kabla skonstruowanego za pomocą skręconych par kabli. Jest to najtańszy przewód sieciowy.

• kabel do internetu ekranowany (STP)

Skrętka ekranowana ; Jest to przewód elektryczny ekranowany, dzięki czemu posiada mniejszą podatność na zakłócenia.

• przewód internetowy foliowany (FTP)

Skrętka w całości ekranowana folią ; Jego konstrukcja zapewnia bardzo dobre zabezpieczenie przed zakłóceniami.

Kabel sieciowy – rodzaje końcówek

Wszystkie kable sieciowe posiadają dwie końcówki. Mogą one występować w jednym z dwóch rodzajów – A I B.

Końcówka typu A

Przewody w kablu z końcówką typu A są ułożone parami w następującej kolejności: biało-zielony, zielony, biało-pomarańczowy, niebieski, biało-niebieski, pomarańczowy, biało-brązowy, brązowy.

Końcówka typu B

Przewody w kablu z końcówką typu B są ułożone parami w następującej kolejności: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy.

Kabel sieciowy – klasyfikacja ze względu na rodzaj końcówki

Ze względu na rodzaj końcówki, kable sieciowe możemy podzielić na:

• prosty

Posiada dwie końcówki tego samego typu (z obu stron ta sama końcówka – albo A albo B)

• crossowany

Posiada dwie końcówki różnego typu (z jednej strony A, z drugiej B)

Zobacz jeszcze: Sieć komputerowa

Podział kabli sieciowych ze względu na prędkość

Możliwości przesyłania danych przez kable są różne i zależą od typu przewodu. Dostępne są trzy kategorie szybkości (według normy europejskiej) kabli internetowych: 5E, 6, 6a.

• Kategoria 5E

Umożliwia przesyłanie danych z prędkością do 1Gb/s oraz częstotliwość do 100MHz.

• Kategoria 6

Umożliwia przesyłanie danych z prędkością do 10Gb/s oraz częstotliwość do 250MHz.

• Kategoria 6a

Umożliwia przesyłanie danych z prędkością do 10Gb/s oraz częstotliwość do 500MHz.

Mamy nadzieję, że artykuł okazał się pomocny!
